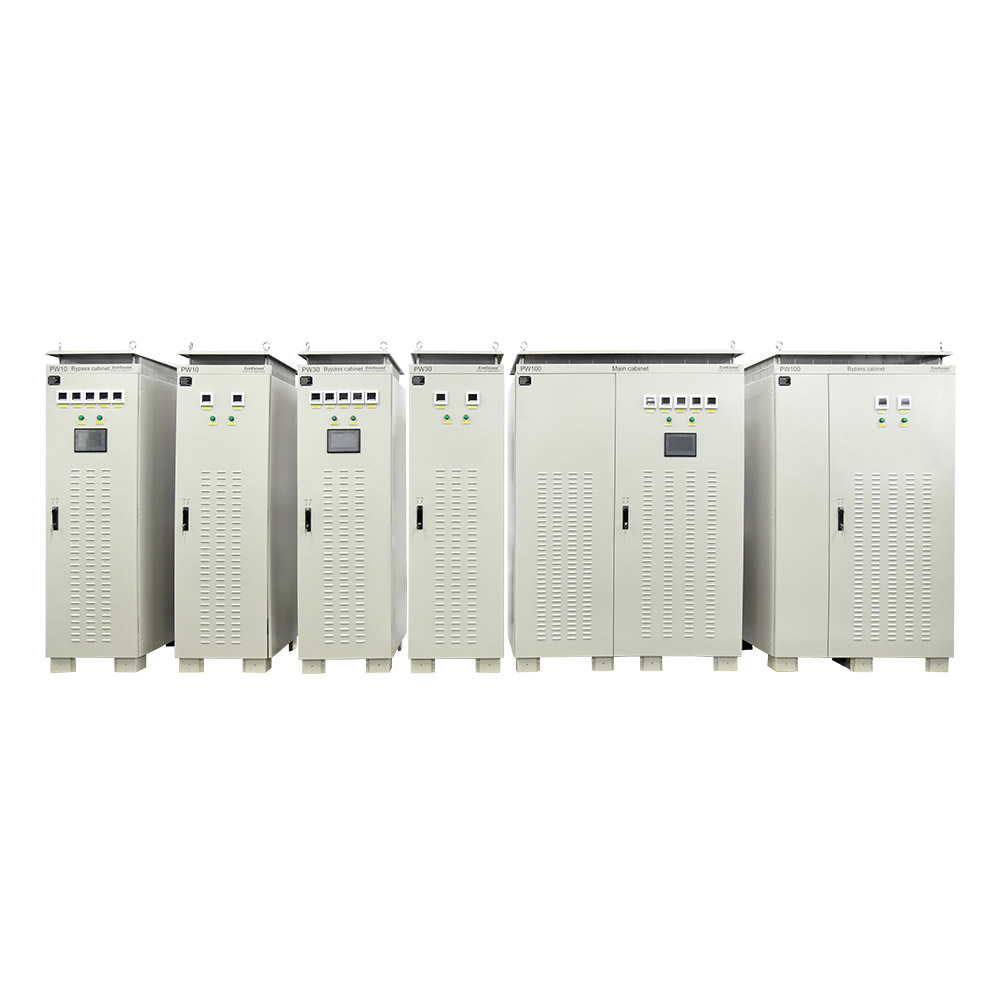

UPS สำหรับอุตสาหกรรมรุ่น PowerChampion ขนาด 10-1200kVA



UPS อุตสาหกรรมความถี่ต่ำซีรีส์ PowerChampion เป็นระบบจ่ายไฟสำรอง (UPS) ที่กำหนดค่าได้ ซึ่งนำเสนอสถาปัตยกรรมโมดูลาร์อุตสาหกรรมที่แท้จริงและประสิทธิภาพพลังงานสูงสุด โดยผสมผสานการออกแบบอนุรักษ์นิยม (SCR) เข้ากับระบบจัดการแบตเตอรี่และการควบคุมแบบดิจิทัลที่ได้รับการพิสูจน์แล้ว เพื่อให้มั่นใจถึงความน่าเชื่อถือสูงสุดในทุกสภาวะทางไฟฟ้าและสิ่งแวดล้อม

ระบบประกอบด้วยวงจรเรียงกระแส / เครื่องชาร์จ, อินเวอร์เตอร์, บายพาสแบบคงที่, บายพาสการบำรุงรักษา, หม้อแปลงแยกวงจรเรียงกระแส, หม้อแปลงแยกอินเวอร์เตอร์, หม้อแปลงแยกสายบายพาส, ตัวปรับเสถียรภาพสายอัตโนมัติ, การกระจาย DC, การกระจาย AC, การควบคุมและการตรวจสอบ เอาต์พุต AC ของอินเวอร์เตอร์เชื่อมต่อกับโหลดวิกฤต แบตเตอรี่ที่จัดเก็บเชื่อมต่อระหว่างอินพุตอินเวอร์เตอร์และเอาต์พุตวงจรเรียงกระแส / เครื่องชาร์จผ่าน MCB แยกแบตเตอรี่ กำลังไฟเข้า AC ปกติเชื่อมต่อกับวงจรเรียงกระแส วงจรบายพาสยังใช้พลังงานจากแหล่งพลังงานเดียวกันเพื่อจ่ายไฟให้กับโหลดวิกฤตในระหว่างการทำงานของบายพาสเมื่อระบบอยู่ในโหมดการบำรุงรักษา


  • ยี่ห้อ:

    EverExceed
  • :

    PW10一PW1200
  • :

    50Hz / 60Hz
  • :

    Up to 92%
  • :

    Substation, Hydropower station, Power Transmission, Manufacturing, Transportation, Mining, Refining, Petrochemical Plants, Oil & Gas, Hospitals, and Airports with different applications such as Gas Turbine Control, Switchgear tripping, Signalling, Alarms, Emergency Lighting, DCS (Distributed Control System), etc.
  • :

    IEC 62040-1-2-3 / CE / TLC
  • การกระจายความร้อน:

    10kVA-1200kVA
  • Features
  • TECHNICAL DATA

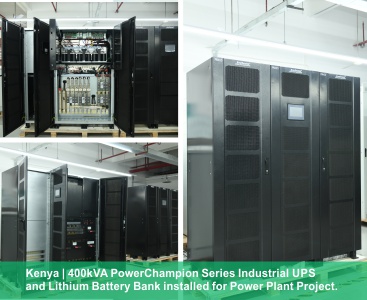

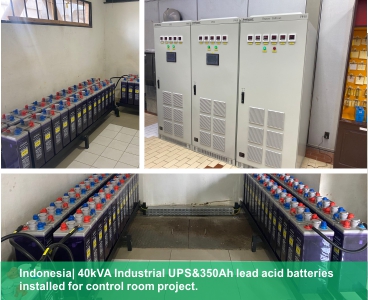

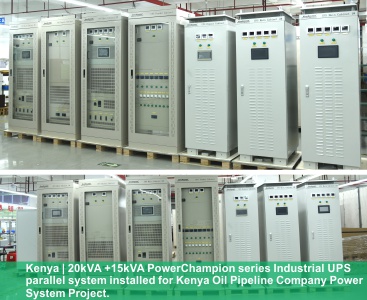

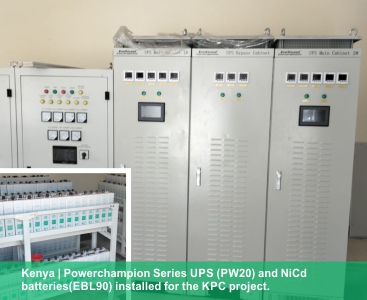

  • SUCCESSFUL CASES
  • Download
  • Factory
  • Video
  • FAQ







ใช้การควบคุม DSP ความเร็วสูง

ความน่าเชื่อถือสูง

BMS ขั้นสูง

วงจรเรียงกระแสของ UPS ใช้เทคโนโลยีสเต็ปปิ้งแรงดันและกระแสภายใต้การควบคุมของ CPU โดยมีฟังก์ชันซอฟต์สตาร์ท ขั้นตอนการป้อนข้อมูลน้อยกว่า 15 วินาที (ปรับได้) และกระแสกระแทกสูงสุดบนโครงข่ายไฟฟ้าไม่เกินกระแสที่กำหนด



หม้อแปลงอินพุต หม้อแปลงเอาท์พุต และหม้อแปลงบายพาสในตัวทำให้สามารถแยกกระแสไฟฟ้าได้อย่างสมบูรณ์ แทนที่จะใช้ส่วนประกอบ IGBT และ SCR แบบแยก เราใช้ Modular IGBT และ SCR ในวงจรเรียงกระแสและอินเวอร์เตอร์ ทำให้เกิดความน่าเชื่อถือที่สูงมาก



การจัดการแบตเตอรี่อัจฉริยะ การจัดการการชาร์จและการคายประจุที่ครอบคลุมของแบตเตอรี่ รวมถึงแรงดันไฟฟ้าในการชาร์จและการจำกัดกระแส แรงดันไฟฟ้าตัดการคายประจุ ยืดอายุการใช้งานแบตเตอรี่ 30%-50%







การปรับแต่งที่ยืดหยุ่น

การออกแบบแบบบูรณาการ

ความสามารถในการรับแรงกระแทกที่แข็งแกร่ง

UPS อุตสาหกรรมสามารถปรับแต่งตามสภาพแวดล้อมของลูกค้า รวมถึงแรงดันไฟฟ้าขาเข้าและขาออก เฟส ความถี่ แรงดันแบตเตอรี่ กระแสไฟชาร์จ  และ ระดับ IP ของตู้ ฯลฯ


เครื่องจักรทั้งหมดใช้การออกแบบฟิวส์น้อยลง โดยใช้เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และสวิตช์อิเล็กทรอนิกส์แบบคงที่ เทคโนโลยีการป้องกันวงจรขั้นสูง ช่วยปรับปรุงความน่าเชื่อถือของเครื่องจักรทั้งหมดอย่างมาก


การนำเทคโนโลยีพัลส์ต่อพัลส์มาใช้เพื่อให้แน่ใจว่ากระแสไฟฟ้าลัดวงจรสูงสุดไม่เกินช่วงที่อนุญาตของ IGBT เวลาสั้นของพัลส์เดี่ยวซึ่งใช้รูปแบบการจำกัดกระแสพัลส์ต่อพัลส์






เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

การทำงานแบบขนาน

 ความเข้ากันได้สูง

สามารถนำไปใช้ในสภาพแวดล้อมที่รุนแรง เช่น ฝุ่น สัตว์รบกวน สภาพอุณหภูมิสูง และพื้นที่แผ่นดินไหว เพื่อปกป้องกระบวนการและระบบการผลิตที่สำคัญของคุณ


เทคโนโลยี Active Parallel แบบกระจายขั้นสูงสามารถรับรู้ถึงการทำงานแบบขนานของหน่วย UPS ขนาด 6PCS โดยไม่ต้องใช้ตู้บายพาสแบบรวมศูนย์


ใช้งานได้กับแบตเตอรี่ตะกั่วกรด (แบบมีรูระบายอากาศ/แบบปิดผนึก), แบตเตอรี่ NiCd (แบบมีรูระบายอากาศ/แบบรวมก๊าซ) และแบตเตอรี่ลิเธียม


การออกแบบรูปลักษณ์ที่กำหนดเอง











การใช้งาน:

ระบบ UPS สำหรับอุตสาหกรรม EverExceed ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การผลิตไฟฟ้า การจ่ายพลังงาน การส่งพลังงาน การผลิต การขนส่ง การทำเหมืองแร่ การกลั่น โรงงานปิโตรเคมี น้ำมันและก๊าซ โรงพยาบาล และสนามบินที่มีการใช้งานที่แตกต่างกัน เช่น การควบคุมกังหันก๊าซ สวิตช์เกียร์ การสะดุด การส่งสัญญาณ สัญญาณเตือน ไฟฉุกเฉิน DCS (ระบบควบคุมแบบกระจาย) ฯลฯ

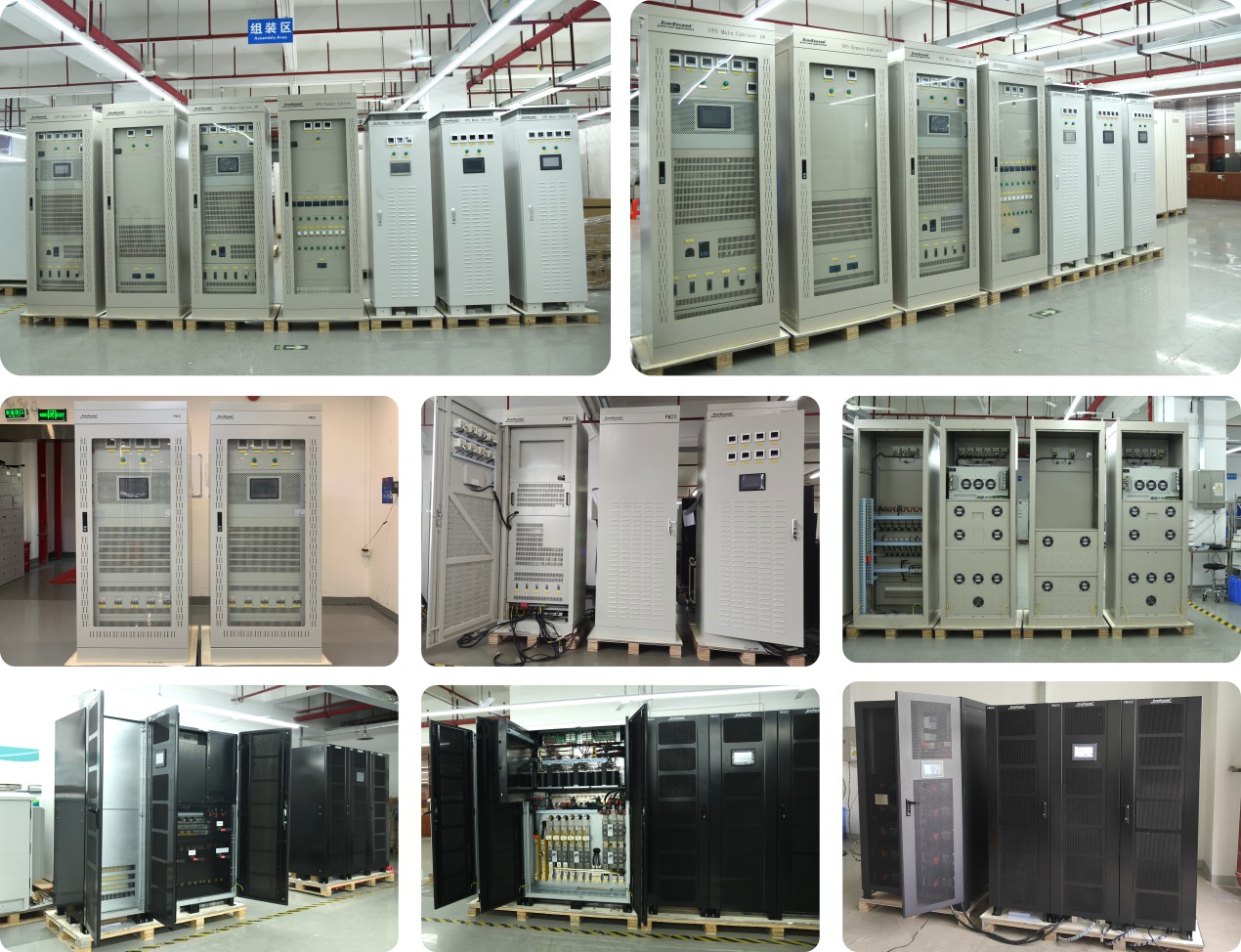

โรงงาน

พาวเวอร์แชมเปี้ยนซีรีส์

ทั่วไป
แบบอย่าง  PW10 หนึ่ง PW1200
ความจุ 10kVA-1200kVA
โทโพโลยี ระบบออนไลน์การแปลงสองเท่าพร้อมหม้อแปลงแยกเอาต์พุต
ควบคุม ระบบควบคุมไมโครโปรเซสเซอร์
วงจรเรียงกระแส
หม้อแปลงแยก (อุปกรณ์เสริม) แยกไฟฟ้า
แรงดันไฟฟ้าขาเข้าที่กำหนด 110 VAC /208 VAC /   220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15% (1 เฟสหรือ 3 เฟส)
ความถี่อินพุตที่กำหนด 50เฮิร์ต / 60เฮิร์ต ±5%
อินพุต PF ≥ 0.8 อินดัคทีฟ (6 พัลส์) ≥ 0.9 อินดัคทีฟ (12 พัลส์) ≥ 0.95 อินดัคทีฟ (12 พัลส์ที่มีการกำจัดฮาร์มอนิกแบบแอคทีฟ)
ความเพี้ยนฮาร์มอนิกรวม (THDi) ≤ 30% (6 พัลส์), ≤ 10% (12 พัลส์), ≤ 5% (12 พัลส์ที่มีการกำจัดฮาร์มอนิกแบบแอคทีฟ)
แบตเตอรี่
แรงดันไฟฟ้ากระแสตรงที่กำหนด 110 VDC / 125 VDC / 220 VDC / 230 VDC / 240 VDC / 360 VDC / 384 VDC / 432 VDC / 480 VDC
หลักการชาร์จแบตเตอรี่ กระแสคงที่ / แรงดันคงที่
เพิ่มแรงดันประจุ (V/เซลล์) 2.4 แบตเตอรี่ตะกั่วกรด 1.60 NiCd Battery (ขึ้นอยู่กับยี่ห้อและประเภทแบตเตอรี่)
แรงดันไฟฟ้าประจุลอย (V/เซลล์) 2.23 แบตเตอรี่ตะกั่วกรด 1.40 แบตเตอรี่ NiCd (ขึ้นอยู่กับยี่ห้อและประเภทของแบตเตอรี่)
อินเวอร์เตอร์
โทโพโลยี โมดูลอินเวอร์เตอร์ IGBT ความถี่สูง 3 บริดจ์แบบเต็ม 6 ตัว (3 เฟส); 1 Full Bridge 2 โมดูลอินเวอร์เตอร์ IGBT ความถี่สูง (1 เฟส)
หม้อแปลงแยก แยกไฟฟ้า (มาตรฐาน)
เพาเวอร์แฟกเตอร์ 0.8 / 0.9
แรงดันขาออกที่กำหนด 110 VAC /208 VAC /   220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15% (1 เฟสหรือ 3 เฟส)
ความทนทานต่อแรงดันไฟฟ้าแบบคงที่ ± 1%
ไดนามิกพร้อมการเปลี่ยนแปลงโหลด 100% ± 10% ใน 50 มิลลิวินาที
โอเวอร์โหลด
100%-110% 5 ชั่วโมง
110%-125% 10 นาที
125%-150%, 1 วินาที
รูปคลื่น ไซน์ซอยด์บริสุทธิ์
ความเพี้ยนฮาร์มอนิกรวม (THDv)
< 3% ที่โหลดเชิงเส้น
<7% ที่โหลดที่ไม่ใช่เชิงเส้น
เครสท์ แฟคเตอร์ 3 : 1 (1 วินาที)
ความถี่เอาต์พุตที่กำหนด 50 เฮิรตซ์ / 60 เฮิรตซ์ ±0.1%
การสลับความถี่ 16 kHz/ 8kHz /4kHz (กำลังต่างกัน ความถี่ต่างกัน)
บายพาสแบบคงที่
โทโพโลยี สวิตช์คงที่อย่างต่อเนื่องพร้อมระบบป้องกันการป้อนกลับ
ระบบบายพาส ไทริสเตอร์เซมิคอนดักเตอร์แบบไม่แตกหัก – ไทริสเตอร์
หม้อแปลงแยก (อุปกรณ์เสริม) แยกไฟฟ้า
ความถี่ที่กำหนด 50/60 เฮิรตซ์ ± 2%
เวลาถ่ายโอนอินเวอร์เตอร์/บายพาส
อินเวอร์เตอร์ขัดข้อง: สูงสุด 5 มิลลิวินาที
โอเวอร์โหลดหรือถ่ายโอนด้วยตนเอง: 0 มิลลิวินาที
เวลาถ่ายโอนบายพาส/อินเวอร์เตอร์: <4 มิลลิวินาที
บายพาสทางกล
โทโพโลยี ทำก่อนพังสวิตช์เชิงกลพร้อมระบบล็อค
ระบบ
ประสิทธิภาพ
โหมดไฟฟ้ากระแสสลับ: 90%
โหมดแบตเตอรี่: 92%
โหมดอีโค: 99%
MCCB และฟิวส์
อินพุต MCCB, เอาต์พุต MCCB, ฟิวส์แบตเตอรี่, บายพาส MCCB, บายพาสการบำรุงรักษา MCCB, แบตเตอรี่ MCCB (อุปกรณ์เสริม)
(UPS ความจุขนาดเล็กโดยใช้ MCB)
การวัด จอแสดงผล LCD สำหรับแรงดันไฟฟ้า / ความถี่ / กระแสไฟ, แรงดันไฟ / กระแสไฟของแบตเตอรี่, SOC ของแบตเตอรี่, แรงดันไฟขาออก / ความถี่ / กระแสไฟ
การป้องกัน
อินพุต: อินพุตแรงดันสูง, อินพุตแรงดันต่ำ, ความล้มเหลวของความถี่อินพุต, ข้อผิดพลาดลำดับเฟส (3 เฟส), สตาร์ทแบบนุ่มนวล, การป้องกันอุณหภูมิเกิน
แบตเตอรี่: ตัวกรอง LC, กระแสไฟชาร์จจำกัด
เอาต์พุต: การป้องกันการลัดวงจร, การป้องกันแรงดันไฟฟ้าเกิน, ภายใต้การป้องกันแรงดันไฟฟ้า, การป้องกันกระแสเกิน, การป้องกันอุณหภูมิเกิน
ปลุกจอแอลซีดี การรบกวนบนสายบายพาส, คู่มือบายพาส, การบำรุงรักษาบายพาสปิด MCCB, สายเคเบิลชำรุดในแบบคู่ขนาน, โวลเลจบายพาสขัดข้อง, บายพาส MCCB เปิด, ฟิวส์ SCR ขัดข้อง, แรงดันไฟหลักขัดข้อง, ความถี่อินพุตผิดพลาด, อินพุต MCCB เปิด, แบตเตอรี่แรงดันต่ำ, การคายประจุแบตเตอรี่ , แบตเตอรี่ MCCB เปิด, เอาท์พุตโอเวอร์โหลด, ฟอลต์ภายใน (รวมถึงแหล่งจ่ายไฟเสริม, IGBT, SCR และวงจรภายในอื่นๆ)
รายชื่อผู้ติดต่อปลุก แบตเตอรี่อ่อน, อินพุตหลักปกติ / ล้มเหลว, ความล้มเหลวของเครื่องชาร์จ, อุณหภูมิเกิน, แรงดันไฟฟ้าเกินของเครื่องชาร์จ, โหลด MCB เปิด/ปิด, เปิด / ปิด MCB ของแบตเตอรี่, ข้อผิดพลาดของโลก (อุปกรณ์เสริม);
พารามิเตอร์ที่ปรับได้ หมายเลขแบตเตอรี่, เพิ่มแรงดันไฟชาร์จ, แรงดันไฟชาร์จลอย, กระแสไฟแบตเตอรี่, แรงดันไฟสิ้นสุดแบตเตอรี่, รหัสผ่าน;
โหมด UPS (UPS, ECO, ยับยั้งบายพาส), ตัดไฟ DC, ระดับแบตเตอรี่ต่ำ, การปรับแรงดันไฟเอาท์พุต, เปิด/ปิดสตาร์ทอัตโนมัติ, วันที่, เปิด/ปิดเสียงปลุก, รหัสผ่าน
การสื่อสาร RS 485 / RS 232 (มาตรฐาน) /(ตัวเลือก) พอร์ตอีเธอร์เน็ต, Modbus, Profibus, SNMP, TCP/IP
ขนาน (ตัวเลือก) ความซ้ำซ้อนแบบขนาน
ความปลอดภัยและสิ่งแวดล้อม
มาตรฐานไฟฟ้า IEC 62040-3 (ประสิทธิภาพ), EN 50091-1 (ความปลอดภัย) / EN 50091-2 (EMC)
การป้องกันแรงดันไฟฟ้าเกิน IEEE 587 4500 A, 110 จูล (มาตรฐาน) / อุปกรณ์ป้องกันไฟกระชาก 40kA (อุปกรณ์เสริม)
การลดสัญญาณรบกวนทางไฟฟ้า FCC ส่วนที่ 15 คลาส B
ระดับการป้องกัน/สี IP 20 / RAL 7035 (มาตรฐาน), (มีระดับ IP สูงกว่าและสีที่ต่างกัน โปรดปรึกษา)
วัสดุสิ่งที่แนบมา เหล็กอ่อน, เหล็กแผ่นรีดเย็นเคลือบสเปรย์, แผ่นสังกะสี; ความหนา 1.2 มม
ระบายความร้อน พัดลมบังคับ (มาตรฐาน)
รายการเคเบิล ด้านล่าง (มาตรฐาน) / ด้านบน (อุปกรณ์เสริม)
เครื่องทำความร้อนและแสงสว่าง ไม่จำเป็น
การกระจาย ไม่จำเป็น
MTBF 200,000 ชม. (ไม่มีกลุ่มแบตเตอรี่)
อุณหภูมิในการทำงาน -10 / +40 องศาเซลเซียส (มีอุณหภูมิในการทำงานที่สูงขึ้น โปรดปรึกษา)
ความชื้นสัมพัทธ์ 0 – 95 %(ไม่ควบแน่น)
ระดับความสูงในการใช้งาน สูงสุด 4000 Mt. (ระดับความสูงที่สูงขึ้นต้องลดระดับลง โปรดปรึกษา )
ระดับเสียง  สูงสุด 60 เดซิเบล









If you need to download files, you need to register as our member first ! เข้าสู่ระบบ / ลงทะเบียน

  • EverExceed PowerChampion Series UPS(Industrial UPS).pdf


หลักการทำงาน - การออกแบบวงจรเรียงกระแส - 6 พัลส์ SCR วงจรเรียงกระแส


หลักการทำงาน - การออกแบบวงจรเรียงกระแส - วงจรเรียงกระแส SCR แบบพัลส์ 12 ตัว


หลักการทำงาน - การออกแบบอินเวอร์เตอร์

ข้อดี - แรงดันเอาต์พุตคลื่นไซน์บริสุทธิ์


ข้อได้เปรียบ - ประสิทธิภาพของ EMC สูง

ผลกระทบจากการคายประจุของโหมด DC


โหลดแบบไม่มีเชิงเส้น 100%


โหลดเชิงเส้น 100%




อัตราส่วนยอดปัจจุบัน:




เวลาโอน:



โหมดแบตเตอรี่เป็นโหมดกริด: 0ms


    โหมด กริด  เป็นโหมดแบตเตอรี่: 0ms
